《空腹楼盖装配式无机组合芯模施工流程》


 1. 施工准备

- 熟悉施工图纸和技术要求,编制详细的施工方案。

- 准备好所需的无机组合芯模、钢筋、混凝土等材料,以及施工所需的工具和设备。

- 对施工人员进行技术交底和安全教育。

2. 测量放线



- 根据设计图纸,在楼面上放出轴线、梁位置线、芯模布置线等控制线。

3. 安装模板支架



- 搭建牢固的模板支架,确保其承载能力和稳定性满足施工要求。

4. 安装楼盖底模板



- 铺设平整、牢固的底模板,并进行标高调整和固定。

5. 梁钢筋绑扎



- 按照设计要求,绑扎梁钢筋,并进行质量检查。

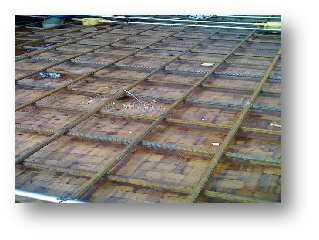

6. 无机组合芯模安装



- 将无机组合芯模吊运至安装位置,按照放线位置进行摆放和调整。

- 确保芯模之间的间距均匀、位置准确,使用专用连接件或固定件进行固定。

7. 板底钢筋铺设



- 在芯模底部铺设板底钢筋,并与梁钢筋进行连接。

8. 水电管线预埋



- 按照设计要求,进行水电管线的预埋和铺设,注意避开芯模和钢筋。

9. 板面钢筋绑扎



- 在芯模顶部铺设板面钢筋,并与板底钢筋、梁钢筋进行绑扎连接。

10. 隐蔽工程验收



- 对钢筋、芯模的安装、水电管线的预埋等进行全面检查和验收,确保符合设计和规范要求。

11. 混凝土浇筑



- 采用泵送或其他合适的方式浇筑混凝土,浇筑顺序应合理,避免对芯模产生冲击。

- 采用适当的振捣方式,确保混凝土密实,同时注意避免振捣棒触碰芯模。

12. 混凝土养护



- 浇筑完成后,及时进行混凝土养护,保持混凝土表面湿润,养护时间符合规范要求。

13. 模板拆除



- 待混凝土强度达到规定要求后,拆除模板支架和底模板。

14. 成品保护



- 对施工完成的楼盖进行成品保护,防止后续施工对其造成损坏。



在整个施工过程中,应严格按照相关规范和标准进行操作,确保施工质量和安全。
